Como engarçar um par trançado?

Primeiro, vejamos o que éum par trançado. Este cabo de comunicação consiste em um ou mais pares de condutores isolados. Os condutores são torcidos e cobertos com uma bainha de plástico. O cabo de rede usado para se conectar à Internet é composto por quatro pares de condutores.

Antes de comprimir o par trançado, você precisa decidir por quais fins você usará. Existem dois principais tipos de crimpagem conector de par trançado

•
  link direto - para conectar um computador e um switch / hub / router
•
  ligação cruzada - conectar dois computadores juntos

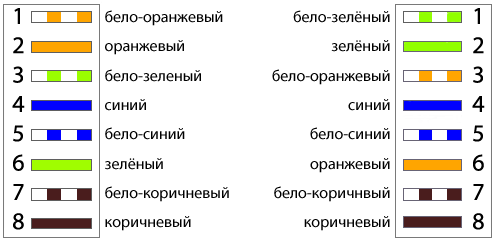

Com um link direto, ambas as extremidades do par trançado são crimped em um padrão, com a reticulação em diferentes direções. Normalmente, quando par trançado para uma linha reta Os par trançados dos condutores são organizados na seguinte ordem:

•
  branco / laranja / laranja / branco / verde / azul / branco / azul / verde / branco / marrom / marrom


Quando link crossover uma extremidade do par trançado é comprimida pelo esquema anterior e a outra pela outra:

•
  branco / verde / verde / branco / laranja / azul / branco / azul / laranja / branco / marrom / marrom


Em princípio, as placas de rede modernas podem "entender" e ligar diretamente ao conectar dois computadores, mas é melhor estar seguro.

Então, como engarçar um par trançado em casa? Para fazer isso, você precisará do próprio cabo, vários conectores RJ-45 e uma ferramenta especial chamada alicate de crimpagem (crimper, crimper).

Os alicates de crimpagem consistem em três áreas de trabalho, cada uma delas - suas próprias funções. A alça está localizada faca para cortar fios e alguns modelos também têm um recesso projetado para remover o isolamento externo do cabo redondo. No centro da plataforma, há um especial ninho, no qual o conector também está apertado. E na parte superior do crimper há uma área que ajuda descasque o isolamento externo par trançado.

Então, para comprimir o par trançado, você precisa primeiroCorte gentilmente a extremidade do cabo com a faca embutida. Em seguida, deve ser limpo cerca de três centimetros do cabo do isolamento com uma faca especial. Em princípio, você pode substituí-lo por uma faca ou tesoura comum.

Depois disso, você deve diluir, desenredar ealinhar pares de fios. Então você precisa distribuir a fiação de acordo com as cores de acordo com o esquema desejado e alinhar. Depois de apertar os condutores alinhados, é necessário cortar as pontas com a ajuda de uma faca embutida, deixando cerca de 1 cm de condutores tecidos.

Depois disso, os condutores alinhados são inseridos noconector RJ-45. Seções de condutores devem chegar ao final das calhas. Certifique-se de que a bainha do cabo saia atrás do trinco, projetado para a fixação, e também pára. Então você precisa verificar novamente se os condutores estão corretamente dispostos em cores e coloque o conector na plataforma até que ele pare. Depois disso, aperte os alicates de crimpagem até o bloqueio do cabo da garfo clicar no lugar.

Mas acontece que você não tem problemas, mas comprimaUm par trançado, bem, apenas ruim. Então você pode usar uma chave de fenda fina para engarrafá-lo. Este método é mais intensivo em mão-de-obra e menos eficaz, mas em uma situação de emergência pode ser útil. Como engarçar um par trançado com uma chave de fenda?

Como no caso anterior, é necessário limparIsolamento, expanda os condutores por cores e insira-os no conector. Depois disso, o retentor do conector de plástico e os dentes de contato devem ser despejados para que eles não sobem sobre a superfície. Para fazer isso, pressione-os no final da chave de fenda. Depois disso, você precisa implantar a chave de fenda ao longo e finalmente afogar os contatos, de modo que os dentes entrem no isolamento. Você precisa empurrar com força, mas com cuidado.

Verifique se você conseguiu espremer corretamente o par trançado, você pode usar dispositivo especial - testador. Embora em alguns casos, mesmo um testador não é necessário - uma rede que funciona mal ou que não está funcionando, e mostrará que o cabo está comprimido mal ou incorretamente.
