Telescópio caseiro

Como você provavelmente já sabe, Nos telescópios-refletores, a lente é representada por um espelho. Para fazer um telescópio-refletor auto-fabricadoé bastante difícil, especialmente se você faz espelhos manualmente, mas a vantagem indubitável de um telescópio-refletor auto-fabricado na frente do mesmo telescópio caseiro refratário é a sua maior ampliação do que o refrator.

Telescópios auto-fabricados, reflectores, construções de astrônomos amadores, principalmente no sistema Newton. Foi Isaac Newton em cerca de 1670 que primeiro criou o telescópio-refletor. Isso permitiu que ele se livrasse de aberrações cromáticas (eles levam a uma diminuição da nitidez da imagem, à aparência de contornos ou faixas coloridas sobre ela, que não estão no assunto real), o principal defeito dos telescópios refractários existentes.

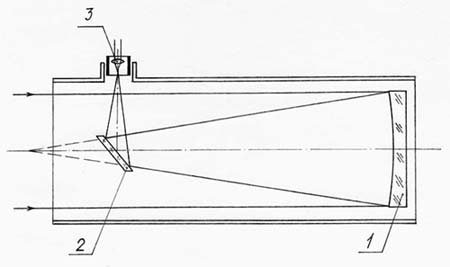

O esquema do refletor "Newtoniano" parece assim:

Neste esquema, o espelho 1 é a lente, tambémchamou o espelho principal. Este espelho é parabólico ou esférico. Mirror 2 é chamado de espelho diagonal - este espelho dirige um raio de raios refletidos através da ocular ao observador. O elemento indicado pelo número 3 é a unidade ocular.

O foco do espelho principal e o foco da ocular inserida no tubo ocular devem coincidir. O foco do espelho principal é definido como o vértice do cone refletido pelos raios espelho.

O espelho diagonal é feito em pequenas dimensões, é plano e pode ter uma forma retangular ou elíptica. Um espelho diagonal é montado no eixo óptico do espelho principal (lente), com um ângulo de 45 °.

Um espelho plano plano convencional nem sempre é adequado para usar como um espelho diagonal em um telescópio feito em casa - o telescópio precisa de uma superfície opticamente mais precisa. Portanto, como um espelho diagonal, você pode usar uma superfície plana de uma lente óptica plana ou cônica, se você cobrir primeiro este avião com uma camada de prata ou alumínio.

As dimensões de um espelho diagonal plano para um telescópio caseiro são determinadas a partir da construção gráfica do cone de raios, que são refletidas pelo espelho principal. Com uma forma retangular ou elíptica do espelho, os lados ou eixos estão relacionados um ao outro como 1: 1.4.

A lente e a ocular do telescópio-refletor auto-fabricados são montados no tubo do telescópio mutuamente perpendiculares. Para montar o espelho principal de um telescópio caseiro, é necessário um quadro, madeira ou metal.

Para fazer um quadro de madeira para o espelho principal de um telescópio refletor caseiro Você pode tomar um prato redondo ou octagonespessura não inferior a 10 mm e 15-20 mm a mais do que o diâmetro do espelho principal. O espelho principal é fixado nesta placa com 4 peças de tubo de borracha de parede grossa, coloque os parafusos. Para uma melhor fixação sob a cabeça dos parafusos, você pode colocar anilhas de plástico (o espelho não pode ser apertado por elas).

Trompete de um telescópio feito em casa é feito de um pedaço de tubo de metal, de várias camadas de papelão coladas. Você também pode fazer um tubo de metal-cartão.

Três camadas de papelão devem ser coladas entreuma marcenaria ou cola de caseína, em seguida, insira o tubo de papelão nos anéis metílicos de rigidez. De metal também faz uma tigela para a borda do espelho principal do telescópio caseiro e a tampa do tubo.

O comprimento do tubo (tubo) do refletor telescópico feito em casa deve ser igual à distância focal do espelho principal e ao diâmetro interno do tubo - 1,25 do diâmetro do espelho principal. De dentro, o tubo do refletor telescópico caseiro deve ser "enegrecido", isto é, Cubra com um papel preto fosco ou tinta com tinta fosca preta.

A ocular de um refletor de telescópio feito em casa na execução mais simples pode ser baseada,como eles dizem, "na fricção": o tubo interno móvel se move ao longo do externo fixo, fornecendo a focagem necessária. A unidade ocular também pode ser enfiada.

O telescópio do refletor caseiro deve ser montado em um suporte especial - montar antes de usar. Você pode comprar como uma fábrica pré-fabricadamonte e faça você mesmo, a partir de materiais improvisados. Você pode ler mais sobre os tipos de montagem para telescópios auto-fabricados em nossos materiais a seguir.

Os conselhos de país lembram que olhar para o Sol sem usar filtros solares especiais é extremamente perigoso para a saúde dos seus olhos!
